上海滬工起重機械有限公司 專注起重行業 鑄造百年民族品牌

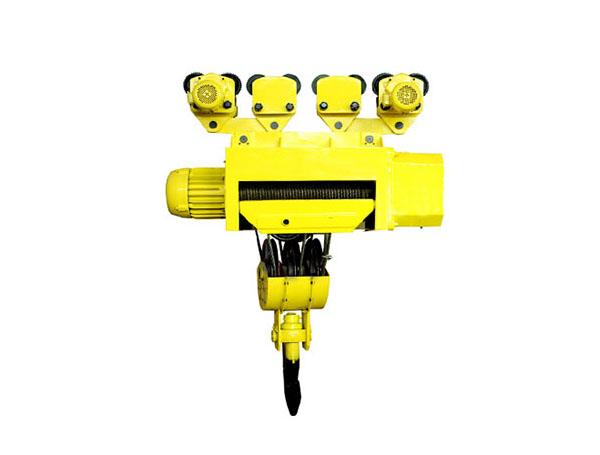

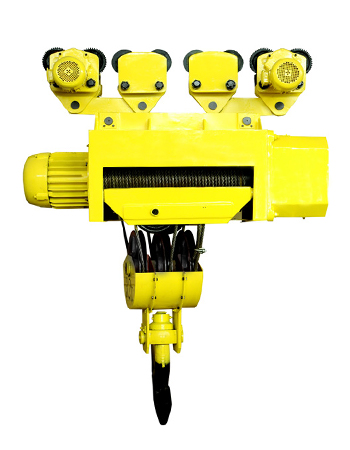

產品介紹
外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快，可連續使用,效率達40%。整體密閉式結構,可使用在化工廠、電鍍廠等地方.
磅磁剎車:新設計的磁力產生器,其特性為產磁。可在電源切斷的同時間剎車,保證吊重時剎車確保安全。極限開關:吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全. .
鏈條:采用進口FEC80超級加熱處理合金鋼鏈條。在雨水、海水、化學品及其他惡劣狀況下使用安全無慮。吊鉤:經熱鍛造,強度絕佳,不易斷裂。下吊鉤可360*旋轉 ,附安全舌片,確保操作安全。支撐架:吊重支撐架由兩片鋼板組合,非常堅固。
變壓器: 24V/36V變壓裝置。操作時,萬-漏電，可防止意外事故發生，下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。
逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。
按鈕開關:使用防水按鈕開關。
| HC、HM型系列電動葫蘆技術性能和外形尺寸參數（16T-80T） | ||||||||||||||||||||
| 型號 | HC型 HM型 | |||||||||||||||||||
| 起重量 | 噸 | 16T | 20T | |||||||||||||||||
| 起升高度 | 米 | 9 | 12 | 16 | 18 | 20 | 24 | 30 | 35 | 40 | 45 | 48 | 9 | 12 | 16 | 18 | 20 | 24 | ||
| 起升速度 | 米/分 | 3.5(3.5/0.35) | （3.5/0.3） (4/0.4) | |||||||||||||||||
| 運行速度 | 米/分 | 20 | 20 | |||||||||||||||||
| 鋼絲繩 | 繩直徑 | 毫米 | 17.5 | 20 | ||||||||||||||||
| 絲直徑 | 毫米 | 0.7 | 0.9 | |||||||||||||||||
| 結構形式 | 6×37+1 | 6×37+1 | ||||||||||||||||||
| 工字梁軌道型號（GB76-88） | 50a-63c | 50a-63c | ||||||||||||||||||
| 環形軌道最小半徑 | 米 | 3 | 3.5 | 4.6 | 3 | 3.5 | 4.6 | |||||||||||||
| 起升電動機 | 型號 | ZDX62-6（ZD52-4） | ZDX62-6（ZD52-4） | |||||||||||||||||
| 容量 | 千瓦 | 13 13/1.5 | 18.5 18.5/3.0 | |||||||||||||||||
| 轉速 | 轉/分 | 920(1400) | 920(1400) | |||||||||||||||||
| 相數 | 3 | 3 | ||||||||||||||||||
| 電壓 | 伏 | 380 | 380 | |||||||||||||||||
| 電流 | 安培 | 40 | 40 | |||||||||||||||||
| 頻率 | 周/秒 | 50 | 50 | |||||||||||||||||
| 運行電動機 | 型號 | ZDY22-4(ZDY21-4) | ZDY21-4 | |||||||||||||||||
| 容量 | 千瓦 | 0.8×2 | 0.8×4 | |||||||||||||||||
| 轉速 | 轉/分 | 1380 | 1380 | |||||||||||||||||
| 相數 | 3 | 3 | ||||||||||||||||||
| 電壓 | 伏 | 380 | 380 | |||||||||||||||||
| 電流 | 安培 | 2.4×2 | 2.4×2 | |||||||||||||||||
| 頻率 | 周/秒 | 50 | 50 | |||||||||||||||||
| 工作類型及機構級別 | 中級M3 | 輕級M6 | ||||||||||||||||||

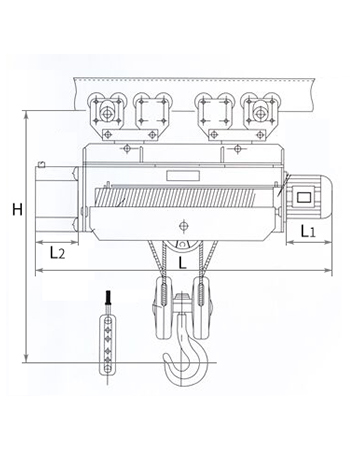

| 基本尺寸±2% | H | 毫米 | 1650 | 3385 | ||||||||||||||||
| L1 | 470 | 470 | ||||||||||||||||||
| L2 | 396.5 | 396.5 | ||||||||||||||||||
| L | C | 1685 | 1794 | 1938 | 2010 | 2083 | 2227 | 2444 | 2625 | 2800 | 2986 | 3094 | 1920 | 2038 | 2280 | 2368 | 2500 | 2720 | ||
| M | 1700 | 1809 | 1953 | 2025 | 2098 | 2242 | 2459 | 2640 | 2815 | 3001 | 3109 | 1935 | 2053 | 2295 | 2383 | 2515 | 2735 | |||
| m | 895 | 1004 | 1148 | 1120 | 1293 | 1437 | 1654 | 1835 | 2010 | 2116 | 2304 | 1130 | 1248 | 1490 | 1578 | 1710 | 1930 | |||
| n | 400 | 400 | ||||||||||||||||||
| h | 435 | 435 | ||||||||||||||||||
| φ | 37 | 37 | ||||||||||||||||||

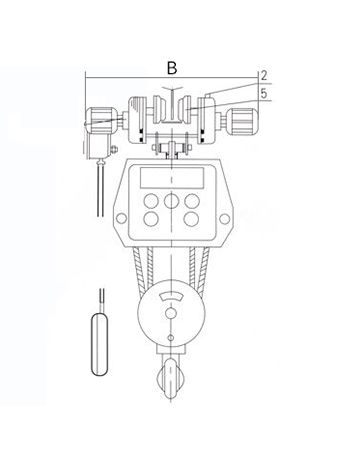

| B | 1058 | 1058 | ||||||||||||||||||
| E | 2265 | 2265 | ||||||||||||||||||
| F | 637 | 860 | ||||||||||||||||||
| 總量 ±15% | C | 公斤 | 1985 | 2150 | 2200 | 2320 | 2400 | 2510 | 2550 | 2650 | 2850 | 3030 | 3160 | 2450 | 2950 | 3156 | 3356 | 3500 | 3750 | |
| M | 2185 | 2350 | 2400 | 2500 | 2600 | 2720 | 2850 | 2930 | 3050 | 3210 | 3330 | 2750 | 3250 | 3456 | 3656 | 3800 | 4050 | |||
| C固 | 1635 | 1760 | 1890 | 2030 | 2100 | 2230 | 2420 | 2540 | 2650 | 2410 | 2930 | 1950 | 2450 | 2656 | 2856 | 3000 | 3250 | |||
| M固 | 1835 | 1960 | 2090 | 2230 | 2340 | 2430 | 2600 | 2700 | 2850 | 2910 | 3000 | 2250 | 2750 | 2956 | 3156 | 3300 | 3550 | |||
| HC、HM型系列電動葫蘆技術性能和外形尺寸參數（16T-80T） | |||||||||||||||||||||||||||
| 型號 | HC型 HM型 | ||||||||||||||||||||||||||
| 起重量 | 噸 | 25T | 32T | 50T | 80T | ||||||||||||||||||||||
| 起升高度 | 米 | 9 | 12 | 16 | 18 | 20 | 24 | 9 | 12 | 16 | 18 | 20 | 24 | 9 | 12 | 16 | 18 | 20 | 24 | 9 | 12 | 16 | 18 | 20 | 24 | ||
| 起升速度 | 米/分 | 2.4/0.24 (3/0.3) | 2.4/0.24 (3/0.3) | 2.4/0.24 | 2.4/0.24 | ||||||||||||||||||||||
| 運行速度 | 米/分 | 20 | |||||||||||||||||||||||||
| 鋼絲繩 | 繩直徑 | 毫米 | 20 | 26 | 26 | 26 | |||||||||||||||||||||
| 絲直徑 | 毫米 | 0.9 | 1.7 | 1.7 | 1.7 | ||||||||||||||||||||||
| 結構形式 | 6×37+1 | 6×19+1 | 6×19+1 | 6×19+1 | |||||||||||||||||||||||
| 工字梁軌道型號（GB76-88） | 50a-63c | 50a-63c | |||||||||||||||||||||||||
| 環形軌道最小半徑 | 米 | 3 | 3.5 | 4.6 | |||||||||||||||||||||||
| 起升電動機 | 型號 | ZDX62-6（ZD52-4） | ZDX62-6 | ZDX62-6 | ZDX62-6 | ||||||||||||||||||||||
| 容量 | 千瓦 | 18.5 18.5/3.0 | 18.5 18.5/3.0 | 18.5 18.5/3.0 | 18.5 18.5/2.0 | ||||||||||||||||||||||
| 轉速 | 轉/分 | 920(1400) | 920 | 920 | 920 | ||||||||||||||||||||||
| 相數 | 3 | 3 | 3 | 3 | |||||||||||||||||||||||
| 電壓 | 伏 | 380 | 380 | 380 | 380 | ||||||||||||||||||||||
| 電流 | 安培 | 40 | 40 | 40 | 40 | ||||||||||||||||||||||
| 頻率 | 周/秒 | 50 | 50 | 50 | 50 | ||||||||||||||||||||||
| 運行電動機 | 型號 | ZDY21-4 | ZDY21-4 | ||||||||||||||||||||||||
| 容量 | 千瓦 | 0.8×4 | 1.5×4 | ||||||||||||||||||||||||
| 轉速 | 轉/分 | 1380 | 1380 | ||||||||||||||||||||||||
| 相數 | 3 | 3 | |||||||||||||||||||||||||
| 電壓 | 伏 | 380 | 380 | ||||||||||||||||||||||||
| 電流 | 安培 | 2.4×2 | 2.4×2 | ||||||||||||||||||||||||
| 頻率 | 周/秒 | 50 | 50 | ||||||||||||||||||||||||
| 工作類型及機構級別 | 輕級M6 | 輕級M3 | 輕級M3 | 輕級M3 | |||||||||||||||||||||||
| 基本尺寸±2% | H | 毫米 | 3385 | ||||||||||||||||||||||||
| L1 | 470 | 470 | 470 | 470 | |||||||||||||||||||||||
| L2 | 396.5 | 396.5 | 396.5 | 396.5 | |||||||||||||||||||||||
| L | C | 2060 | 2280 | 2412 | 2566 | 2830 | 3116 | 2048 | 2264 | 2553 | 2697 | 2842 | 3131 | 2300 | 2571 | 2932 | 3113 | 3293 | 3654 | 2300 | 2571 | 2932 | 3113 | 3293 | 3654 | ||
| M | 2075 | 2295 | 2427 | 2581 | 2845 | 3131 | 2063 | 2279 | 2568 | 2712 | 2857 | 3146 | 2315 | 2586 | 2947 | 3128 | 3308 | 3669 | 2315 | 2586 | 2947 | 3128 | 3308 | 3669 | |||
| m | 1270 | 1490 | 1622 | 1776 | 2040 | 2326 | 1258 | 1474 | 1763 | 1907 | 2050 | 2341 | 1510 | 1781 | 2142 | 2323 | 2503 | 2864 | 1510 | 1781 | 2142 | 2323 | 2503 | 2864 | |||
| n | 400 | 400 | 400 | 400 | |||||||||||||||||||||||
| h | 435 | 435 | 435 | 435 | |||||||||||||||||||||||
| φ | 37 | 50 | 50 | 50 | |||||||||||||||||||||||
| B | 1058 | ||||||||||||||||||||||||||
| E | 2265 | 2265 | 2265 | 2265 | |||||||||||||||||||||||
| F | 980 | 860 | 980 | 980 | |||||||||||||||||||||||
| 總量 ±15% | C | 公斤 | 2600 | 2800 | 3000 | 3300 | 3500 | 3900 | 3200 | 3406 | 3712 | 3918 | 4124 | 4330 | |||||||||||||
| M | 2900 | 3100 | 3300 | 3600 | 3800 | 4200 | 3500 | 3706 | 4012 | 4218 | 4421 | 4630 | |||||||||||||||
| C固 | 2100 | 2300 | 2500 | 2800 | 3000 | 3400 | 2600 | 2806 | 3112 | 3318 | 3524 | 3730 | 5460 | 5920 | 6380 | 6820 | 7280 | 7860 | 5460 | 5920 | 6380 | 6820 | 7280 | 7860 | |||
| M固 | 2400 | 1600 | 2800 | 3100 | 3300 | 3700 | 2900 | 3006 | 3312 | 3518 | 3724 | 3930 | 5860 | 6320 | 6780 | 7220 | 7680 | 8266 | 5860 | 6320 | 6780 | 7220 | 7680 | 8266 | |||
